| 起源の場所: | 蘇州 |
|---|---|
| ブランド名: | PHOENIX |
| 証明: | IEC60810，AEC-Q102 |
| モデル番号: | 2720 |
| 最小注文数量: | 4000PCS |
| 価格: | negotiable |
| パッケージの詳細: | 4000PCS /ROLL |
| 受渡し時間: | 7-10日 |
| 支払条件: | ウェスタン・ユニオン、MoneyGram、T/T |
| 供給の能力: | 1ヶ月あたりの40KK |
| 名前: | SMD LED 2720の赤 | λd: | 612-630nm |
|---|---|---|---|
| 力: | 0.81W | nputの電圧（V）: | 2V |
| 光束（lm）: | 33-97lm | 保証（年）: | 2年 |
| 作業時間（時間）: | 20000 | 実用温度（℃）: | -40-85 |
| ハイライト: | 2720破片は船上に導いた,350ma Smdの破片は船上に導いた,2720 smdは破片の取り替えを導いた |
||

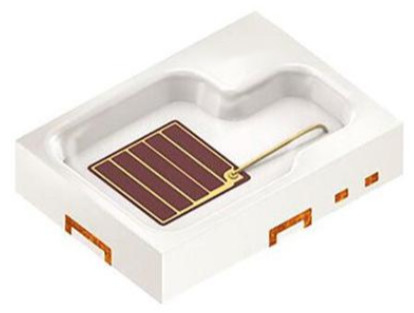

2V 350MA 0.81W 2720 33-97LM 612-630NM SMD LEDの破片の敵の自動車照明
2720は非常に強力な、信頼できるLED包装プロダクトである。その顕著な利点は高い明るさ、低い熱抵抗およびよい熱安定性である。独特な温度周期の安定性。鉛フレームの部品はサーキット ボードの熱拡張係数のために溶接ポイントの安定性が高いの保障するために最大限に活用される。
パッケージ:SMDのエポキシ樹脂 パッケージ
典型的な放射:120 °
耐食性の等級:3B
自動車証明:iec60810、aecq102
ESDのレベル3b、2つのkV、2つのkV
次元:2.75 x 2.0 x 0.6 mm
モールのサイズ（特に高さ）
最もよい熱抵抗の等級は中型力装置のために適している
パンクロ スペクトル
8色の選択、高く全面的な性能
強い柔軟性および自由な設計
1つのパッケージのサイズの多数のパワー レベルを実現する市場の最初のプロダクト
パッケージのサイズの解決でベテラン企業
赤く、極度の赤の2色に分離の二重機能がある
内部照明（環境の図表に示すように）
信号
夜間視界
表示システムおよびレーザーの上のLEDの頭部
最高の評価
変数記号の価値
|
実用温度 上 min. 最高。 |
-40 °C 125 °C |
|
保管温度 Tstg min. 最高。 |
-40 °C 125 °C |
| 接合部温度 Tj 最高。 | 150 °C |
| 短い時間のapplications*のための接合部温度 Tj 最高。 | 175 °C |
|
前方流れ min. T = 25 °C 最高。 |
10 mA 500 mA |
|
サージ電流 IFS 最高。 tの≤ 10のµs;D = 0.005;TS = 25 °C |
1500 mA |
|
逆電圧2）: VR VR 最高。 T = 25 °C |
12ボルト |
|
ESDの抵抗電圧 acc.ANSI/ESDA/JEDEC JS-001 （HBMのクラス2）に VESD |
2つのkV |
Tj = 175°Cのための中央の寿命（L70/B50）は100hである。
特徴
350 mA;TS = 25 °C
変数記号の価値
| ピーク波長 | λpeak タイプ。 630 nm |
|
主波長3） = 350 mA |
min. 612 nm λdom タイプ。 621 nm 最高。 630 nm |
| 最高50% Irelの分光帯域幅 | ∆λ タイプ。 18 nm |
| 50% Ivの視野角 | 2φ タイプ。 120 ° |
|
前方電圧4） = 350 mA |
min. 2.0ボルト VF タイプ。 2.3ボルト 最高。 2.6ボルト |
|
逆の現在の2） VR = 12ボルト |
IR タイプ。 0.01のµA 最高。 10 µA |
| 実質の熱抵抗の接続点/solderpoint 5） | 実質Rthjs タイプ。 13.0のK/W 最高。 16.0のK/W |
| 効率のηeが付いている電気熱抵抗の接続点/solderpoint 5） = 30% |
Elec Rthjs タイプ。 9.1 K/W 最高。 11.2のK/W |
明るさ
グループ
グループ
光束1
I = 350 mA
| 33 lm | 39 lm | CD 12 |
| 39 lm | 45 lm | CD 14 |
| 45 lm | 52 lm | CD 16 |
| 52 lm | 61 lm | CD 19 |
| 61 lm | 71 lm | CD 22 |
| 71 lm | 82 lm | CD 25 |
| 82 lm | 97 lm | CD 30 |
| 2.00 V | 2.15 V |
| 2.15 V | 2.30 V |
| 2.30 V | 2.45 V |
| 2.45 V | 2.60 V |
波長のグループ
グループ
主波長3）
= 350 mA
| 612 nm | 616 nm |
| 616 nm | 620 nm |
| 620 nm | 624 nm |
| 624 nm | 627 nm |
| 627 nm | 630 nm |
相対的な分光放出
Φrel = f （λ）;= 350 mA;TS = 25 °C
放射の特徴
= f （ϕ）;S 25の°C
次元デッサン
退潮はんだ付けするプロフィール
プロダクトはMSLのレベル2 accに従う。JEDEC J-STD-020Eに
プロフィールの特徴の記号Pbなしの（SnAgCu）アセンブリ単位
最低の推薦の最高
|
preheat*） 2への傾斜路率 25 °Cへの150 °C |
3 | K/s | ||
|
TS 60 100 TにT |
120 | s | ||
|
|
3 | K/s | ||
| Liquidusの温度T 217 | °C | |||
| liquidusの温度TL 80の上の時間 | 100 | s | ||
| ピーク温度T 245 | 260 | °C | ||
|
指定ピークの5 °C内の時間 温度TP - 5 K |
30 | s | ||
|
傾斜路のrate* 3 100 °CへのT |
6 | K/s | ||
|
時間 TPへの25 °C |
480 | s |
すべての温度は部品*斜面の計算DT/Dtの上で測定されるパッケージの中心を示す:最高Dt。5 s;全T範囲のための達成
