| 起源の場所: | 蘇州 |
|---|---|
| ブランド名: | PHOENIX |
| 証明: | LM80 CE ROHS |
| モデル番号: | 5730 |
| 最小注文数量: | 4000PCS |
| 価格: | Negotiation |
| パッケージの詳細: | 4000PCS /ROLL |
| 受渡し時間: | 7-10日 |
| 支払条件: | ウェスタン・ユニオン、MoneyGram、T/T |
| 供給の能力: | 1ヶ月あたりの800KK |
| 名前: | SMD LED 5730 | CCT: | 6500k 3000k 4000k |
|---|---|---|---|
| 光束（lm）: | 65-70lm | 適用: | 冷却装置ライト |
| 力: | 150mA | nputの電圧（V）: | 3V |
| 保証（年）: | 2年 | 作業時間（時間）: | 20000 |
| 実用温度（℃）: | -40-85 | 視野角（°）:: | 120 |
| ハイライト: | 3V 5730は破片を導いた,150MA 5730は破片を導いた,5730の破片ライトは導いた |
||
適用紹介:
球根は光源としてLEDを使用し、LEDが軽い出す、全面的な構造は専門的に設計されていた熱放散の構造を採用するときスペクトルにIRの（赤外線）部品がないし。正常運営の間の温度は40-60だけ℃である。それは広く利用されていて、通常の球根および省エネランプによって作り出されるそれよりずっと低い。それが夏にあれば、かなり力（1の相違と結合された冷凍装置の作業負荷そして時を減らす:10）は、その結果、パワー消費量の相対的な減少費用を救い、最終的に球根の省エネを反映する。
5730冷却装置ライト冷却装置ライトのための3V 150MA SMD LEDの破片6000-6500k 65-70lm
速い細部:
| 入れられた電圧（V）: | 3V |
| 保証（年）: | 2年 |
| タイプ: | Smdは破片2835を導いた |
| 解決サービスをつけること: | 照明および回路部品の設計 |
| 発光効率（lm/w）: | 140lm/w |
| 寿命（時間）: | 50000 |
| 作業時間（時間）: | 20000 |
| 破片材料: | INGAN |
| 色を出すこと: | 10000-15000k |
| 力: | 0.5w |
| 視野角（°）: | 120度 |
| 演色評価数（RA）: | 80 |
| パッキング袋: | 220*240nm |
| 原産地: | 蘇州、江蘇 |
| 適用: | LEDのストリップ |
| パッケージのタイプ: | Sufaceの台紙のパッケージ |
| 前方流れ: | 150MA |
| サイズ: | 5.7*3*0.75mm |
| パッキング: | 4000 PC/ロール |
製品仕様書:

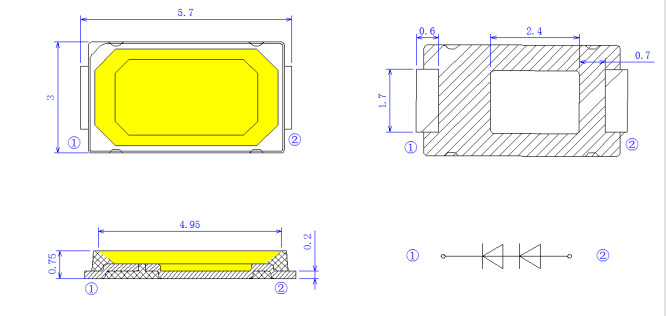

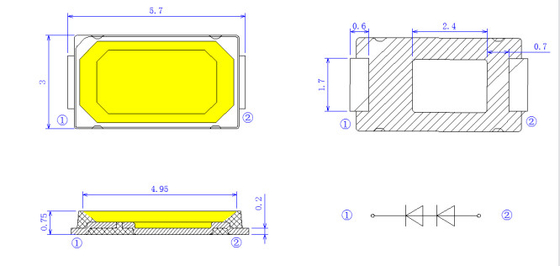

パッケージの構造
絶対最高評価
| 項目 | 指定 | 材料 | 量 |
| 破片 | InGaN | InGaN | 1の1 |
| 反射器 | 白い | PPA | |
| フレーム | C2680 | 銀めっきの銅 | |
| 金ワイヤー | 0.8mil | 合金 | |
| 蛍光体 | 白い | Yellom | |
| Encapsulant | MilkyWhite | 樹脂 | |
| キャリア テープ | EIA 481-1A specsに従って | 伝導性の黒いテープ | 巻き枠ごとの4000pcs |
| 巻き枠 | EIA 481-1A specsに従って | 伝導性の黒 | 巻き枠ごとの4000pcs |
| ラベル | Repsnの標準 | ペーパー | |
| パッキング袋 | 220x240mm | アルミニウム薄板にされた袋の非ジッパー | 1つの巻き枠1袋 |
| カートン | Repsnの標準 | ペーパー | 非指定される |
典型的な電気光学の特性曲線:
LEDの信頼度試験のリスト
| テスト項目 | テスト条件 | 標準 | Qty （PC） | Ac/Re |
| 生命テスト | 25℃、1000Hrs@150mA | / | 20 | 0/1 |
| 高温 | 85℃、1000Hrs@150mA | / | 20 | 0/1 |
| 低温 | -40℃、1000Hrs@150mA | / | 20 | 0/1 |
| 高湿度熱 |
85℃、85%RH、 1000Hrs@150mA |
/ | 20 | 0/1 |
| 低温の貯蔵 | -40℃、1000Hrs |
JEITA ED-4701 200 202 |
20 | 0/1 |
| 高温貯蔵 | 100℃、1000Hrs |
JEITA ED-4701 200 201 |
20 | 0/1 |
| 温度周期 | （- 40' C 30mins--25' C （5mins）--100 ' C （30mins）、臨時雇用者の変更率:3+/-0.6' C/min） |
JEITA ED-4701 100 105 |
20 | 0/1 |
| 熱衝撃 | -40 ' C （15mins）--100 ' C （15mins）、変更の時間 <5mins> | MIL-STD-202G | 20 | 0/1 |
|
脈拍の生命テスト
|
Tp=1ms、DC=0.1、D=Tp/T @ 3×150mA | / | 20 | 0/1 |
| ESDテスト（HBM） | 2000V、200V/Stepの、前方及び逆テスト3times |
AEC （Q101-001） |
20 | 0/1 |
| はんだ付けする抵抗 |
260±5℃、10S、3times 前処理30℃、70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| 退潮IVの腐食 |
260±5℃、10S、1time 前処理30℃、70%RH、168Hrs |
/ | 20 | 0/1 |
| 判断の規準 | ||||
| 前方電圧VF | VFの最高増加 < 1=""> | |||
| 逆の現在のIR | IRの最高増加 < IRmax=""> | |||
| 光度IV | IV腐食 < 40=""> | |||
|
※は能力テスト規準をはんだ付けする:適用範囲は95%よりより少しではない 注:測定はテストされたサンプルが正常な包囲された条件に戻った後取られる（一般に2時間後で） |
||||

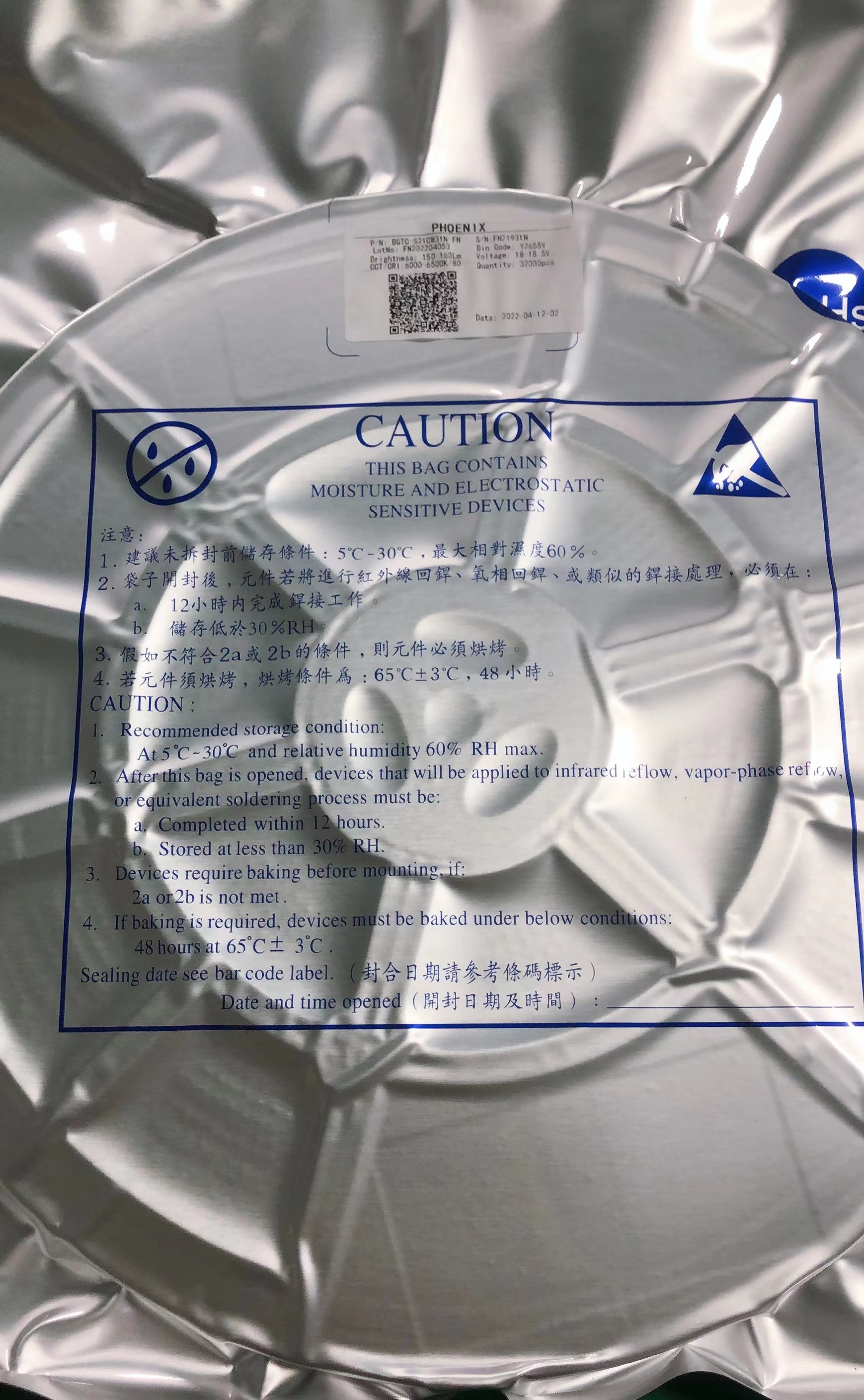

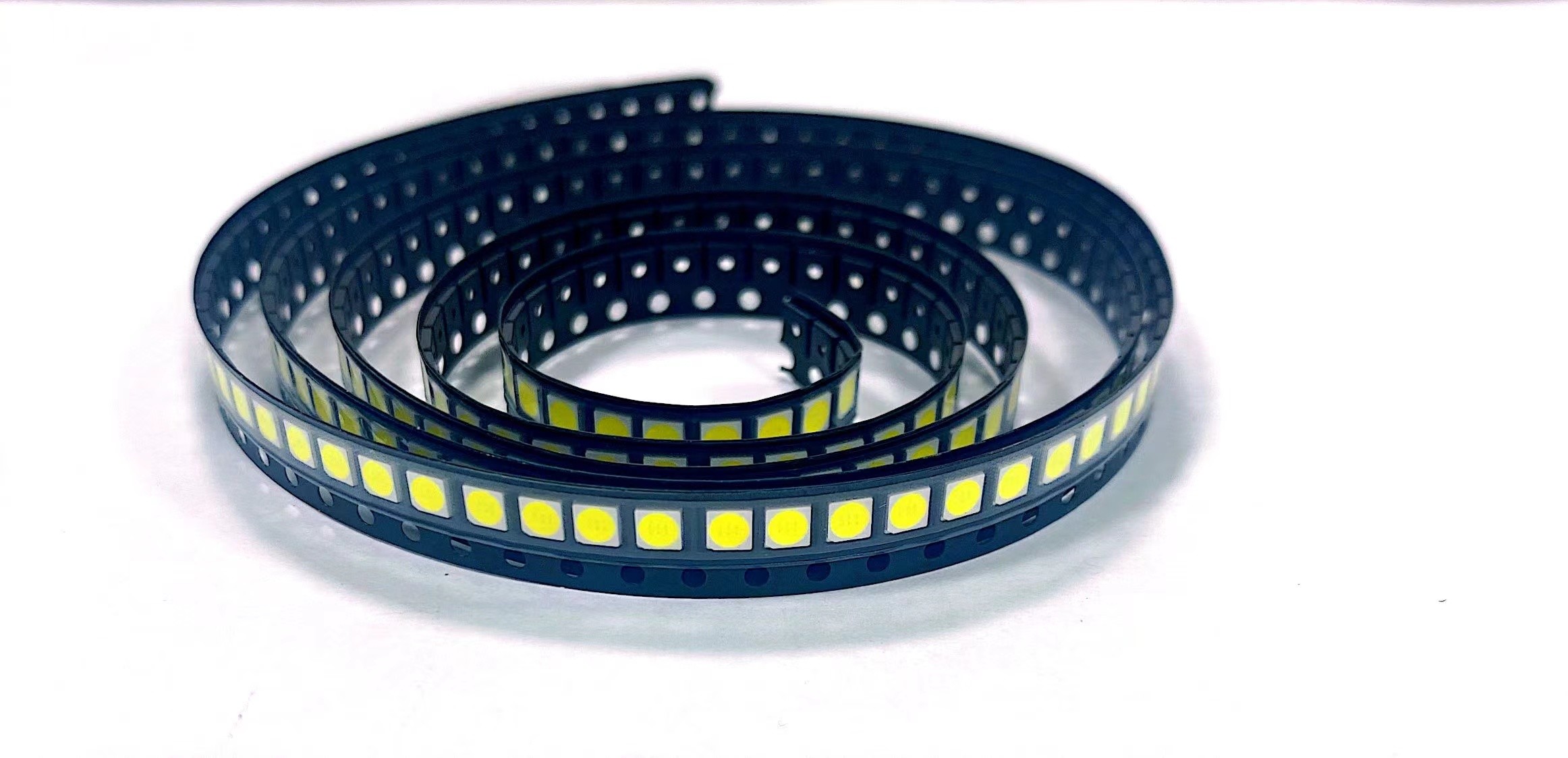

包装:
注意:
LEDsの内部に閉じ込められた材料はシリコーンである。従ってLEDsにの柔らかい表面がある
パッケージの上。表面への圧力はLEDsの信頼性へ影響である。注意は内部に閉じ込められた部分の強い圧力を避けるために取られるべきである。盗品のノズルをいつ使い果すかケイ素樹脂の圧力が適切なべきであるか従って。
はんだごて:
はんだ付けする手鉄の温度が3秒の300℃よりより少なくなる時
手のはんだは1だけ時間を計るされるべきである
SMTの退潮はんだ付けする指示SMT:
退潮はんだ付けすることは2回以上されるべきではない
はんだ付けした場合、暖房の間にLEDsに圧力を置いてはいけない
続くこととして推薦された退潮はんだ付けするプロフィール
注意の処理:
鉗子か適切な用具の使用によって側面の表面に沿う部品を扱いなさい
直接シリコーン レンズの表面に触れたり、または扱ってはいけない。それは内部回路部品を傷つけるかもしれない
LEDsを含んでいる一緒に組み立てられたPCBsを積み重ねてはいけない。影響はシリコーン レンズを傷付けるか、または内部回路部品を傷つけるかもしれない
製品の機能:
良質の破片およびフレームの帯電防止よい安定性の超低減少を採用しなさい
高い明るさ、低減少のハイ カラーのレンダリング
最低の70,80,90の95のクリの選択
強い溶接およびよい安定性の吸血鬼ライト
前部のプロダクト シリーズそして会社のロゴ
セリウムROHS LM80の証明
工程:
