タイプ: | SMD LED | CCT: | 6500k 3000k 4000k |
---|---|---|---|
製品名: | 3030 | nputの電圧(V): | 3V |
力: | 300MA | 光束(lm): | 155-165lm |
適用: | 産業および採鉱ランプ | 保証(年): | 2年 |
作業時間(時間): | 20000 | 実用温度(℃): | -40-85 |
視野角(°):: | 120 | 演色評価数(RA):: | 70 80 |
ハイライト: | 3030赤い導かれた破片,フェニックスの赤い導かれた破片,SMDは導かれた破片を育てる |
適用紹介:
産業および採鉱ランプ、別名天井が高いランプは、産業工場で広く利用される、生産の研修会、スーパーマーケット、スポーツおよび催し物の場所および倉庫エネルギー効率が良い屋内LEDランプである。
2835球根ランプのための3v SMD LEDの破片300ma 6000-6500k 155-165lm
速い細部:
入れられた電圧(V): | 3V |
保証(年): | 2年 |
タイプ: | Smdは破片2835を導いた |
解決サービスをつけること: | 照明および回路部品の設計 |
発光効率(lm/w): | 160lm/w |
寿命(時間): | 50000 |
作業時間(時間): | 20000 |
破片材料: | INGAN |
色を出すこと: | 10000-15000k |
力: | 1w |
視野角(°): | 120度 |
演色評価数(RA): | 80 |
パッキング袋: | 220*240nm |
原産地: | 蘇州、江蘇 |
適用: | LEDのストリップ |
パッケージのタイプ: | Sufaceの台紙のパッケージ |
前方流れ: | 300MA |
サイズ: | 2.8*3.5*0.65mm |
パッキング: | 4000 PC/ロール |
製品仕様書:

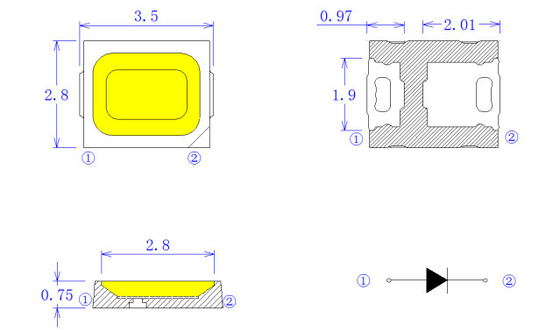

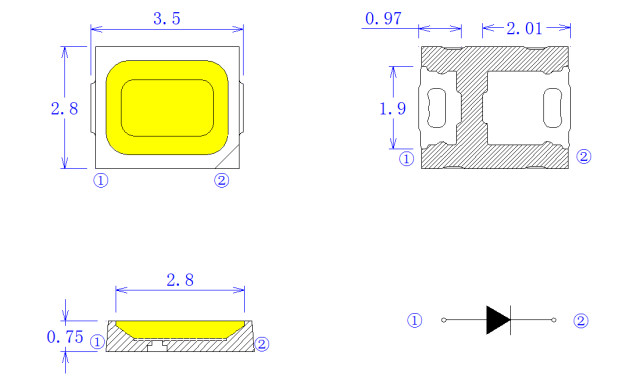

パッケージの構造
絶対最高評価
項目 | 記号 | 絶対最高評価 | 単位 |
前方流れ | 300 | mA | |
逆電圧 | Vr | 5 | V |
脈打った前方流れ | IFP* | 320 | mA |
電力損失 | PD | 1.0 | W |
実用温度 | 上 | -40~85 | ℃ |
保管温度 | TST | -40~85 | ℃ |
静電放電 | ESD | 2000年(HBM) | V |
接合部温度 | Tj | 120 | ℃ |
LEDの熱抵抗 | Rthのs-j | 33 | ℃/W |
典型的な電気光学の特性曲線:
LEDの信頼度試験のリスト
テスト項目 | テスト条件 | 標準 | Qty (PC) | Ac/Re |
生命テスト | 25℃、1000Hrs@300mA | / | 20 | 0/1 |
高温 | 85℃、1000Hrs@300mA | / | 20 | 0/1 |
低温 | -40℃、1000Hrs@300mA | / | 20 | 0/1 |
高湿度熱 |
85℃、85%RH、 1000Hrs@300mA |
/ | 20 | 0/1 |
低温の貯蔵 | -40℃、1000Hrs |
JEITA ED-4701 200 202 |
20 | 0/1 |
高温貯蔵 | 100℃、1000Hrs |
JEITA ED-4701 200 201 |
20 | 0/1 |
温度周期 | (- 40' C 30mins--25' C (5mins)--100 ' C (30mins)、臨時雇用者の変更率:3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
熱衝撃 | -40 ' C (15mins)--100 ' C (15mins)、変更の時間 <5mins> | MIL-STD-202G | 20 | 0/1 |
脈拍の生命テスト
|
Tp=1ms、DC=0.1、D=Tp/T @ 3×300mA | / | 20 | 0/1 |
ESDテスト(HBM) | 2000V、200V/Stepの、前方及び逆テスト3times |
AEC (Q101-001) |
20 | 0/1 |
はんだ付けする抵抗 |
260±5℃、10S、3times 前処理30℃、70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
退潮IVの腐食 |
260±5℃、10S、1time 前処理30℃、70%RH、168Hrs |
/ | 20 | 0/1 |
判断の規準 | ||||
前方電圧VF | VFの最高増加 < 1=""> | |||
逆の現在のIR | IRの最高増加 < IRmax=""> | |||
光度IV | IV腐食 < 40=""> | |||
※は能力テスト規準をはんだ付けする:適用範囲は95%よりより少しではない 注:測定はテストされたサンプルが正常な包囲された条件に戻った後取られる(一般に2時間後で) |

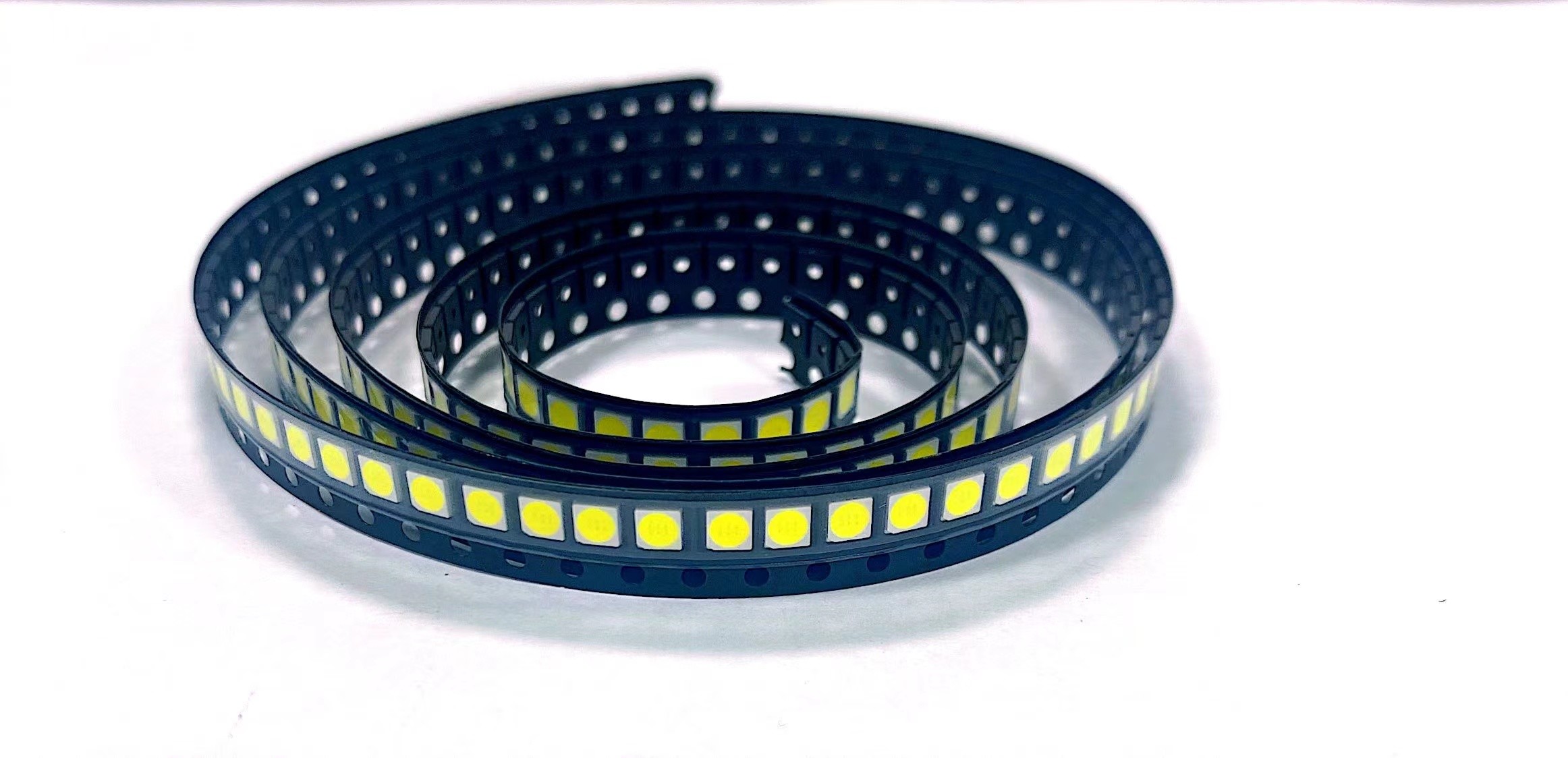

包装:
注意:
LEDsの内部に閉じ込められた材料はシリコーンである。従ってLEDsにの柔らかい表面がある
パッケージの上。表面への圧力はLEDsの信頼性へ影響である。注意は内部に閉じ込められた部分の強い圧力を避けるために取られるべきである。盗品のノズルをいつ使い果すかケイ素樹脂の圧力が適切なべきであるか従って。
はんだごて:
はんだ付けする手鉄の温度が3秒の300℃よりより少なくなる時
手のはんだは1だけ時間を計るされるべきである
SMTの退潮はんだ付けする指示SMT:
退潮はんだ付けすることは2回以上されるべきではない
はんだ付けした場合、暖房の間にLEDsに圧力を置いてはいけない
続くこととして推薦された退潮はんだ付けするプロフィール
注意の処理:
鉗子か適切な用具の使用によって側面の表面に沿う部品を扱いなさい
直接シリコーン レンズの表面に触れたり、または扱ってはいけない。それは内部回路部品を傷つけるかもしれない
LEDsを含んでいる一緒に組み立てられたPCBsを積み重ねてはいけない。影響はシリコーン レンズを傷付けるか、または内部回路部品を傷つけるかもしれない
製品の機能:
良質の破片およびフレームの帯電防止よい安定性の超低減少を採用しなさい
高い明るさ、低減少のハイ カラーのレンダリング
最低の70,80,90の95のクリの選択
強い溶接およびよい安定性の吸血鬼ライト
前部のプロダクト シリーズそして会社のロゴ
セリウムROHS LM80の証明
