| 起源の場所: | 蘇州 |
|---|---|
| ブランド名: | PHOENIX |
| 証明: | LM80 CE ROHS |
| モデル番号: | 2835 |
| 最小注文数量: | 4000PCS |
| 価格: | Negotiation |
| パッケージの詳細: | 4000PCS /ROLL |
| 受渡し時間: | 7-10日 |
| 支払条件: | ウェスタン・ユニオン、MoneyGram、T/T |
| 供給の能力: | 1ヶ月あたりの800KK |
| 名前: | SMD LED 2835の緑色 | 適用: | ロゴ、印、ライト ボックス、展覧会ライト |
|---|---|---|---|
| nputの電圧（V）: | 18V | 力: | 30MA |
| 光束（lm）: | 29lm-32lm | Wld （nm）: | 445-455nm |
| 保証（年）: | 2年 | 実用温度（℃）: | -40-85 |
| 作業時間（時間）: | 20000 | 視野角（°）:: | 120 |
| ハイライト: | Rgb LEDのストリップの破片,完全なスペクトルLEDのストリップの破片,18v完全なスペクトルは破片を導いた |
||
適用紹介:
樹脂の明るい特性は特性の貝および明るい源で構成される。貝の部品は液体ポリマー樹脂材料から成っているか、または金属の端の樹脂と逆になる;光源は超高度の明るさの半導体の発光ダイオード（LED）を採用する。21世紀の緑色航法燈の源。多くの種類の全身の明るい特性、通常の明るい特性および平らな色彩明るい特性を含む樹脂の明るい特性が、ある。最も独特の三次元導かれた樹脂の明るい特性である。
高圧18v 30maのsmdは展覧会ライト印ライトのための破片rgbの赤い青緑のピンクを導いた
速い細部:
| 入れられた電圧（V）: | 18-20V |
| 保証（年）: | 2年 |
| タイプ: | Smdは破片2835を導いた |
| 解決サービスをつけること: | 照明および回路部品の設計 |
| 発光効率（lm/w）: | 29-32lm |
| 寿命（時間）: | 50000 |
| 作業時間（時間）: | 20000 |
| 破片材料: | INGAN |
| 色を出すこと: | 赤い青緑 |
| 力: | 0.2W |
| 視野角（°）: | 120度 |
| 演色評価数（RA）: | 80 |
| パッキング袋: | 220*240nm |
| 原産地: | 蘇州、江蘇 |
| 適用: | 展覧会、印ライト |
| パッケージのタイプ: | Sufaceの台紙のパッケージ |
| 前方流れ: | 30MA |
| サイズ: | 2.8*3.5*0.65mm |

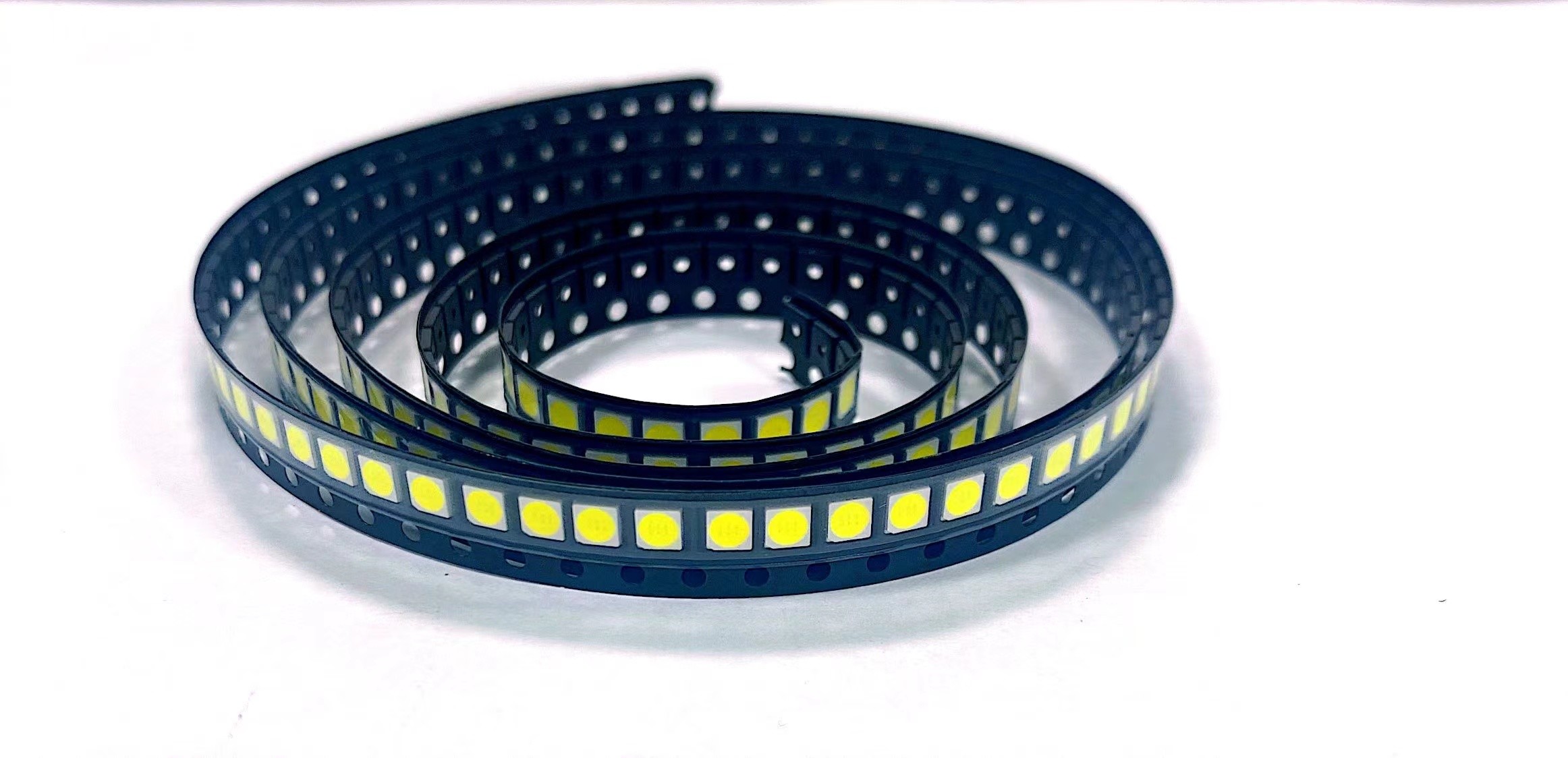

| パッキング: | 4000 PC/ロール |
製品仕様書:

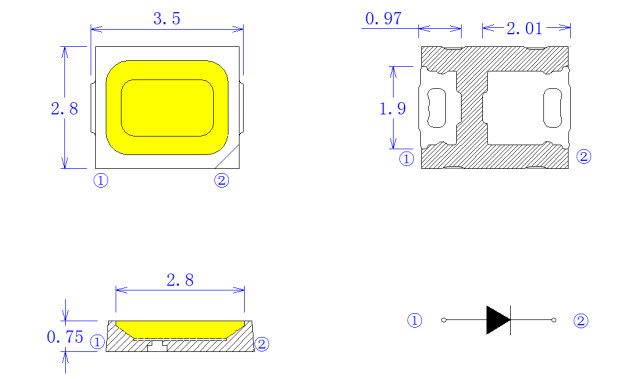

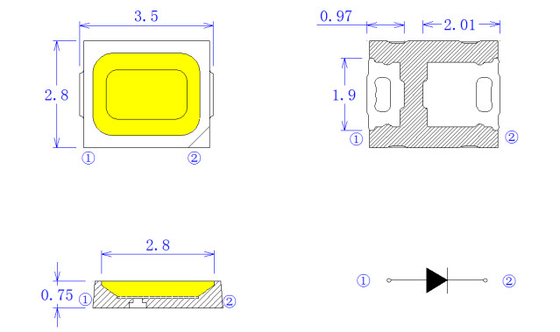

輪郭次元:
絶対最高評価:
| 項目 | 記号 | 最高 | 単位 |
| 電力損失 | PD | 1 | W |
| 連続的な前方流れ | IFmax | 60 | mA |
| 現在の先のピーク（1/10の使用率10msの脈拍幅） | IFP | 80 | mA |
| 逆電圧 | VR | 5 | V |
| 静電放電（HBM） | ESD | 2000年 | V |
| 実用温度範囲 | Topr | -40から+85 | ℃ |
| 保管温度の範囲 | Tstg | -40から+85 | ℃ |
| 導かれたyunctionの温度 | Tj | 125 | ℃ |
電気/光学特徴:
| 項目 | 記号 | 条件 | 色 | 分 | タイプ | 最高 | 単位 |
|
前方電圧 |
VF |
IF=60mA |
R | 17.5 | 18.5 | 19 | V |
| G | 17.5 | 18.5 | 19 | V | |||
| B | 17.5 | 18.5 | 19 | V | |||
| 視野角 | 2θ1/2 | IF=60mA | R/G/B | - | 120 | - | Deg |
|
光度 |
IV |
私 IF=60mA
|
R | - | LM | ||
| G | - | LM | |||||
| B | - | LM | |||||
|
波長 |
WLD |
IF=60mA | R | 615 | - | 620 | nm |
| G | 515 | - | 520 | nm | |||
| B | 452 | - | 457.5 | nm | |||
| 逆の流れ | Ir | Vr=7V | R/G/B | 0 | 1 | uA | |
| 熱抵抗 | Rth （j-s） | IF=60mA | R/G/B | 28 | ℃/W |
典型的な電気光学の特性曲線:
信頼度試験の項目および状態:
| いいえ。 | 項目 | テスト条件 |
テスト hr/cycle/time |
サンプル Q'ty |
Ac∕Re | |
| 1 | はんだ熱 | TEMP:260℃±5℃;5±1秒 | 2回 | 30 PC | 0∕1 | |
| 2 | はんだの能力テスト※ | TEMP:235℃±5℃;3±1秒 | 1回 | 5 PC | 0∕1 | |
| 3 | 温度周期 |
H:+100℃ 30min。 ∫5min. L:- 40℃ 30min。 |
100つの周期 | 20 PC | 0∕1 | |
| 4 | 熱衝撃 |
H:+100℃ 5min。 ∫ L:- 40℃ 5min。 |
50の周期 | 20 PC | 0∕1 | |
| 5 | 高温貯蔵 | TEMP:100℃ | 1000 hrs | 20 PC | 0∕1 | |
| 6 | 低温の貯蔵 | TEMP:- 40℃ | 1000 hrs | 20 PC | 0∕1 | |
| 7 | DCの動作寿命 | =IFmaxなら | 1000 hrs | 20 PC | 0∕1 | |
| 8 |
高温 高湿度 |
85℃∕85%R.H. | 1000 hrs | 20 PC | 0∕1 | |
| 9 | 衝撃試験 |
100~2000Hz;98.1m/s2 X、YのZの方向 |
2 hrs | 20 PC | 0∕1 | |
| 10 | 落下試験 | 置かれたパレット;高さ:75cm | 3回 | 20 PC | 0∕1 | |
| 判断の規準 | ||||||
| 前方電圧VF | VFの最高増加 < 1=""> | |||||
| 逆の現在のIR | IRの最高増加 < I="">Rmax | |||||
| 光度IV | IV腐食 < 40=""> | |||||
|
※は能力テスト規準をはんだ付けする:適用範囲は95%よりより少しではない 注:測定はテストされたサンプルが正常な包囲された条件に戻った後取られる（一般に2時間後で） |
||||||

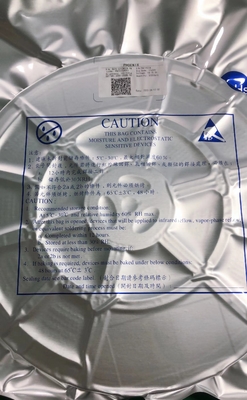

パッキングおよび発送についての指示:
注意:
LEDsの内部に閉じ込められた材料はシリコーンである。従ってLEDsにの柔らかい表面がある
パッケージの上。表面への圧力はLEDsの信頼性へ影響である。注意は内部に閉じ込められた部分の強い圧力を避けるために取られるべきである。盗品のノズルをいつ使い果すかケイ素樹脂の圧力が適切なべきであるか従って。
はんだごて:
はんだ付けする手鉄の温度が3秒の300℃よりより少なくなる時
手のはんだは1だけ時間を計るされるべきである
SMTの退潮はんだ付けする指示SMT:
退潮はんだ付けすることは2回以上されるべきではない
はんだ付けした場合、暖房の間にLEDsに圧力を置いてはいけない
続くこととして推薦された退潮はんだ付けするプロフィール
製品の機能:
良質の破片およびフレームの帯電防止よい安定性の超低減少を採用しなさい
高い明るさ、低減少のハイ カラーのレンダリング
最低の70,80,90の95のクリの選択
強い溶接およびよい安定性の吸血鬼ライト
前部のプロダクト シリーズそして会社のロゴ
セリウムROHS LM80の証明
工程:
