| 起源の場所: | 蘇州 |
|---|---|
| ブランド名: | PHOENIX |
| 証明: | LM80 CE ROHS |
| モデル番号: | 2835 |
| 最小注文数量: | 4000PCS |
| 価格: | Negotiation |
| パッケージの詳細: | 4000PCS /ROLL |
| 受渡し時間: | 7-10日 |
| 支払条件: | ウェスタン・ユニオン、MoneyGram、T/T |
| 供給の能力: | 1ヶ月あたりの800KK |
| 名前: | SMD LED 2835の黄色い色 | 保証（年）: | 2年 |
|---|---|---|---|
| 適用: | ロゴ、印、ライト ボックス | 光束（lm）: | 60-65 lm |
| nputの電圧（V）: | 3v | 力: | 150mA |
| Wld （nm）: | 520-525nm | 作業時間（時間）: | 20000 |
| 実用温度（℃）: | -40-85 | 視野角（°）:: | 120 |
| ハイライト: | 2835 3v緑は破片を導いた,2835 SMDの緑は破片を導いた,3v 2835最も明るい導かれた破片 |
||
適用紹介:
それは急速に開発されるライト ボックスの新型である。それは独特な軽いガイド版の技術を適用する。通常の蛍光灯かLEDsは光源として使用される。プロダクトに薄く、明るく、均一および経済的の特徴がある---薄い、意味する厚さは小さい;明るい同じ力の条件の下で光源の高い明るさを参照する;ユニフォームは発光表面の均一ライトを示す;セービングは省エネを示す。軽いガイド版から成っている極めて薄いライト ボックスは60を救う|通常のライト ボックスによって比較される70%エネルギー。

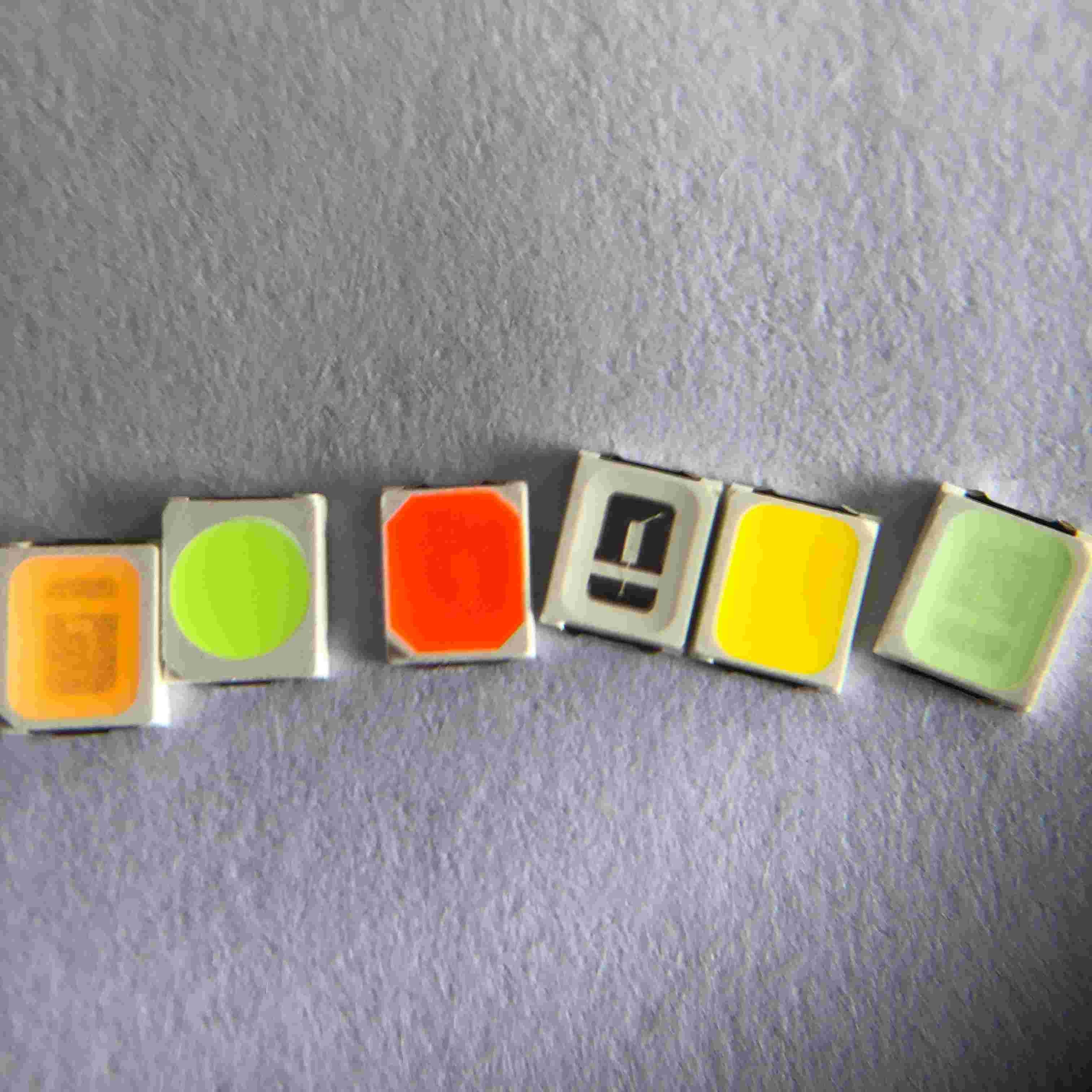

SMDは破片のライト ボックスの広告ライトを、ロゴ、印2835の3v赤い青緑の黄色い色導いた
速い細部:
| 入れられた電圧（V）: | 3V |
| 保証（年）: | 2年 |
| タイプ: | Smdは破片2835を導いた |
| 解決サービスをつけること: | 照明および回路部品の設計 |
| 発光効率（lm/w）: | 60-65lm |
| 寿命（時間）: | 50000 |
| 作業時間（時間）: | 20000 |
| 破片材料: | INGAN |
| 色を出すこと: | 赤い/green /blue |
| 力: | 0.5W |
| 視野角（°）: | 120度 |
| 演色評価数（RA）: | 80 |
| パッキング袋: | 220*240nm |
| 原産地: | 蘇州、江蘇 |
| 適用: | 家庭用電化製品および信号 |
| パッケージのタイプ: | Sufaceの台紙のパッケージ |
| 前方流れ: | 150MA |
| サイズ: | 2.8*3.5*0.65mm |
| パッキング: | 4000 PC/ロール |
製品仕様書:
パッケージの構造:
製品仕様書:
| 項目 | 指定 | 材料 | 量 |
| 破片 | InGaN | InGaN | 1の2 |
| 反射器 | 白い | PCT | |
| フレーム | C194 | 銀めっきの銅 | |
| 金ワイヤー | 0.9mil | 合金 | |
| 蛍光体 | 黄色 | YAG | |
| Encapsulant | MilkyWhite | 樹脂 | |
| キャリア テープ | EIA 481-1A specsに従って | 伝導性の黒いテープ | 巻き枠ごとの4000pcs |
| 巻き枠 | EIA 481-1A specsに従って | 伝導性の黒 | 巻き枠ごとの4000pcs |
| ラベル | Repsnの標準 | ペーパー | |
| パッキング袋 | 220x240mm | アルミニウム薄板にされた袋の非ジッパー | 1つの巻き枠1袋 |
| カートン | Repsnの標準 | ペーパー | 非指定される |
絶対最高評価:
| 項目 | 記号 | 絶対最高評価 | 単位 |
| 前方流れ | 150 | mA | |
| 逆電圧 | Vr | 5 | V |
| 脈打った前方流れ | IFP* | 180 | mA |
| 電力損失 | PD | 0.5 | W |
| 実用温度 | 上 | -40~85 | ℃ |
| 保管温度 | TST | -40~85 | ℃ |
| 静電放電 | ESD | 2000年（HBM） | V |
| 接合部温度 | Tj | 120 | ℃ |
| LEDの熱抵抗 | Rthのs-j | 33 | ℃/W |
典型的な電気光学の特性曲線:
LEDの信頼度試験のリスト:
| テスト項目 | テスト条件 | 標準 | Qty （PC） | Ac/Re |
| 生命テスト | 25℃、1000Hrs@150mA | / | 20 | 0/1 |
| 高温 | 85℃、1000Hrs@150mA | / | 20 | 0/1 |
| 低温 | -40℃、1000Hrs@150mA | / | 20 | 0/1 |
| 高湿度熱 |
85℃、85%RH、 1000Hrs@150mA |
/ | 20 | 0/1 |
| 低温の貯蔵 | -40℃、1000Hrs |
JEITA ED-4701 200 202 |
20 | 0/1 |
| 高温貯蔵 | 100℃、1000Hrs |
JEITA ED-4701 200 201 |
20 | 0/1 |
| 温度周期 | （- 40' C 30mins--25' C （5mins）--100 ' C （30mins）、臨時雇用者の変更率:3+/-0.6' C/min） |
JEITA ED-4701 100 105 |
20 | 0/1 |
| 熱衝撃 | -40 ' C （15mins）--100 ' C （15mins）、変更の時間 <5mins> | MIL-STD-202G | 20 | 0/1 |
|
脈拍の生命テスト
|
Tp=1ms、DC=0.1、D=Tp/T @ 3×150mA | / | 20 | 0/1 |
| ESDテスト（HBM） | 2000V、200V/Stepの、前方及び逆テスト3times |
AEC （Q101-001） |
20 | 0/1 |
| はんだ付けする抵抗 |
260±5℃、10S、3times 前処理30℃、70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| 退潮IVの腐食 |
260±5℃、10S、1time 前処理30℃、70%RH、168Hrs |
/ | 20 | 0/1 |
| 判断の規準 | ||||
| 前方電圧VF | VFの最高増加 < 1=""> | |||
| 逆の現在のIR | IRの最高増加 < IRmax=""> | |||
| 光度IV | IV腐食 < 40=""> | |||
|
※は能力テスト規準をはんだ付けする:適用範囲は95%よりより少しではない 注:測定はテストされたサンプルが正常な包囲された条件に戻った後取られる（一般に2時間後で） |
||||
包装:
SMTの退潮はんだ付けする指示SMT:
注意:
LEDsの内部に閉じ込められた材料はシリコーンである。従ってLEDsにの柔らかい表面がある
パッケージの上。表面への圧力はLEDsの信頼性へ影響である。注意は内部に閉じ込められた部分の強い圧力を避けるために取られるべきである。盗品のノズルをいつ使い果すかケイ素樹脂の圧力が適切なべきであるか従って。
はんだごて:
はんだ付けする手鉄の温度が3秒の300℃よりより少なくなる時
手のはんだは1だけ時間を計るされるべきである
SMTの退潮はんだ付けする指示SMT:
退潮はんだ付けすることは2回以上されるべきではない
はんだ付けした場合、暖房の間にLEDsに圧力を置いてはいけない
続くこととして推薦された退潮はんだ付けするプロフィール
製品の機能:
良質の破片およびフレームの帯電防止よい安定性の超低減少を採用しなさい
高い明るさ、低減少のハイ カラーのレンダリング
最低の70,80,90の95のCRIの選択
強い溶接およびよい安定性の吸血鬼ライト
前部のプロダクト シリーズそして会社のロゴ
セリウムROHS LM80の証明
工程:
