| 起源の場所: | 蘇州 |
|---|---|
| ブランド名: | PHOENIX |
| 証明: | LM80 ISO-9001 ROHS |
| モデル番号: | 1808 |
| 最小注文数量: | 5000pcs |
| 価格: | 交渉可能 |
| パッケージの詳細: | 4000PCS /ROLL |
| 受渡し時間: | 7-10幾日 |
| 支払条件: | ウェスタン・ユニオン、MoneyGram、T/T |
| 供給の能力: | 1ヶ月あたりの800KK |
| 名前: | SMD LED 1808の白い色 | Cct: | 2700K 3000K 6000K |
|---|---|---|---|
| nputの電圧（V）: | 3v | 光束（lm）: | 6-9lm |
| 保証（年）: | 2年 | 力: | 0.06W |
| 作業時間（時間）: | 20000 | 演色評価数（RA）: | 80 |
| 実用温度（℃）: | -40-85 | ランプの明るい効率（lm/w）: | 140 |
| ハイライト: | 2700K LED 1808,小さい家庭用電化製品LED 1808,SMDはLED 1808を包む |
||

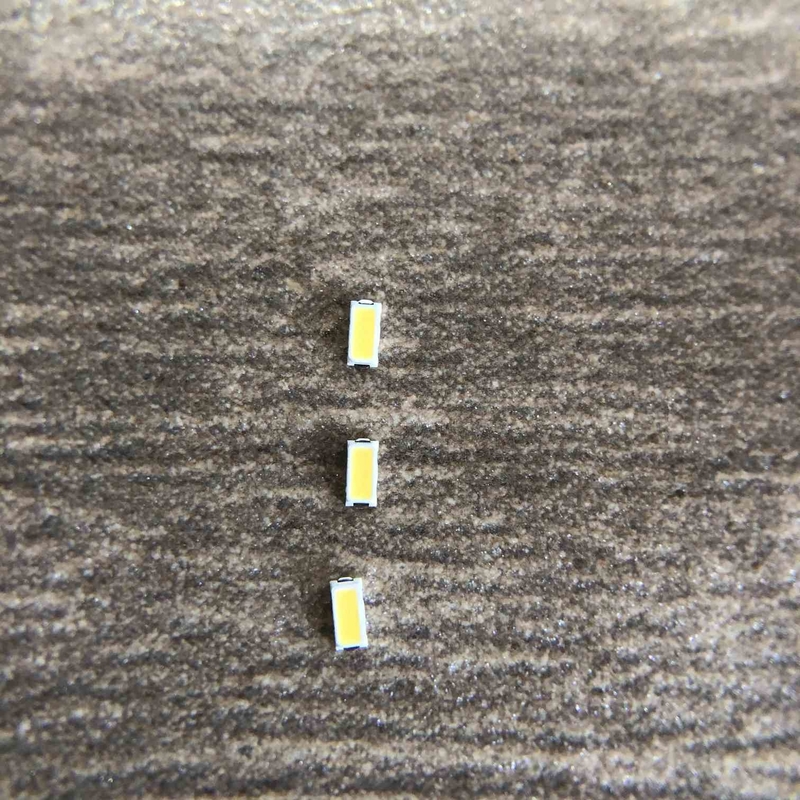

小型導かれた長命の1808は小さい家庭用電化製品に適用する。
険しさ:LEDは球根および蛍光灯より強いシリコーン グリースで完全に内部に閉じ込められる。傷つくこと導かれた容易の作るランプ ボディに緩い部分がない。
1808は小型および信頼性のために十分に確認された自動車産業の最も成長したLED包装プロダクトの1つである。それはいろいろなLEDの包装の標準のために特に適している。1608は異なった色および明るさのレベルとの多くの版で利用できる。
パッケージの構造:
4.Absolute最高の評価（Ta=25℃）
| 変数 | 記号 | 単位 | |
| 評価 | |||
| 電力損失 | Pd | 60 | MW |
| 前方流れ | 20 | mA | |
| ピーク前方流れ | IFP | 30 | mA |
| 実用温度 | Topr | -30~85 | ℃ |
| 保管温度 | Tstg | -30~100 | ℃ |
| 接合部温度 | Tj | 105 | ℃ |
| 静電放電 | ESD | 2000年（HBM） | V |
5.Electricalおよび光学特徴（Ta =25℃）
| 変数 | 記号 | テスト条件 | 分 | タイプ | 最高 | 単位 |
| 前方電圧 | VF | IF=20mA | 2.7 | - | 3.3 | V |
| 光束 | ф | IF=20mA | 6 | - | 9 | LM |
| 色温度 | CCT | IF=20mA | 2500 | - | 6500 | K |
| 逆の流れ | VR | VR=7V | 0 | μA | ||
| 色の引き裂く索引 | RA | IF=20mA | 90 | - | ||
| 視野角 | 2θ1/2 | IF=20mA | 120 | deg | ||
6.Typical電気光学の特性曲線（Ta=25℃）
| 変数 | 記号 | テスト条件 | 分 | タイプ | 最高 | 単位 |
| 前方電圧 | VF | IF=20mA | 2.7 | - | 3.3 | V |
| 光束 | ф | IF=20mA | 6 | - | 9 | LM |
| 色温度 | CCT | IF=20mA | 2500 | - | 6500 | K |
| 逆の流れ | VR | VR=7V | 0 | μA | ||
| 色の引き裂く索引 | RA | IF=20mA | 90 | - | ||
| 視野角 | 2θ1/2 | IF=20mA | 120 | deg | ||
典型的な電気光学の特性曲線（Ta=25℃）
臭いリスト
IVランク:
| 分 | 最高 | 単位 | 条件 |
| 6 | 7 | LM | IF=20mA |
| 7 | 8 | ||
| 8 | 9 |
VFのランク:
| 分 | 最高 | 単位 | 条件 |
| 2.7 | 2.8 | V | IF=20mA |
| 2.8 | 2.9 | ||
| 2.9 | 3.0 | ||
| 3.0 | 3.1 | ||
| 3.1 | 3.2 |
信頼度試験
| テスト項目 | テスト条件 | 標準 | Qty （PC） |
| 生命テスト | 25℃、1000Hrs@150mA | / | 20 |
| 高温 | 85℃、1000Hrs@150mA | / | 20 |
| 低温 | -40℃、1000Hrs@150mA | / | 20 |
| 高湿度熱 |
85℃、85%RH、 1000Hrs@150mA |
/ | 20 |
| 低温の貯蔵 | -40℃、1000Hrs |
JEITA ED-4701 200 202 |
20 |
| 高温貯蔵 | 100℃、1000Hrs |
JEITA ED-4701 200 201 |
20 |
| 温度周期 | （- 40' C 30mins--25' C （5mins）--100 ' C （30mins）、臨時雇用者の変更率:3+/-0.6' C/min） |
JEITA ED-4701 100 105 |
20 |
| 熱衝撃 | -40 ' C （15mins）--100 ' C （15mins）、変更の時間 <5mins> | MIL-STD-202G | 20 |
| 脈拍の生命テスト | Tp=1ms、DC=0.1、D=Tp/T @ 3×150mA | / | 20 |
| ESDテスト（HBM） | 2000V、200V/Stepの、前方及び逆テスト3times |
AEC （Q101-001） |
20 |
| はんだ付けする抵抗 |
260±5℃、10S、3times 前処理30℃、70%RH |
JEITA ED-4701 300 302 |
20 |
| 退潮IVの腐食 |
260±5℃、10S、1time 前処理30℃、70%RH、168Hrs |
/ | 20 |
注意:
LEDsの内部に閉じ込められた材料はシリコーンである。従ってLEDsにの柔らかい表面がある
パッケージの上。表面への圧力はLEDsの信頼性へ影響である。注意は内部に閉じ込められた部分の強い圧力を避けるために取られるべきである。盗品のノズルをいつ使い果すかケイ素樹脂の圧力が適切なべきであるか従って。
はんだごて:
はんだ付けする手鉄の温度が3秒の300℃よりより少なくなる時
手のはんだは1だけ時間を計るされるべきである
SMTの退潮はんだ付けする指示SMT:
退潮はんだ付けすることは2回以上されるべきではない
はんだ付けした場合、暖房の間にLEDsに圧力を置いてはいけない
続くこととして推薦された退潮はんだ付けするプロフィール
製品の機能:
良質の破片およびフレームの帯電防止よい安定性の超低減少を採用しなさい
高い明るさ、低減少のハイ カラーのレンダリング
最低の70,80,90の95のCRIの選択
強い溶接およびよい安定性の吸血鬼ライト
前部のプロダクト シリーズそして会社のロゴ
セリウムROHS LM80の証明
プロダクト プロセス:
