| 起源の場所: | 蘇州 |
|---|---|
| ブランド名: | PHOENIX |
| 証明: | LM80 CE ROHS |
| モデル番号: | 2835 |
| 最小注文数量: | 4000pcs |
| 価格: | 交渉可能 |
| パッケージの詳細: | 4000PCS /ROLL |
| 受渡し時間: | 7-10日 |
| 支払条件: | ウェスタン・ユニオン、MoneyGram、T/T |
| 供給の能力: | 1ヶ月あたりの800KK |
| 名前: | SMD LED 2835 赤色 | 応用: | 勉強ライト |
|---|---|---|---|
| 入力電圧(V): | 3V | 力: | 150mA |
| 光束(lm): | 60～65ルーメン | 波長(nm): | 620-625nm |
| 保証(年): | 2年 | 労働時間（時間）: | 20000 |
| 使用温度(℃): | -40-85 | 視野角(°):: | 120 |
| ハイライト: | 目を保護することは2835導かれた破片をつける,目を保護することは2835破片をつける,5200K破片2835 |
||

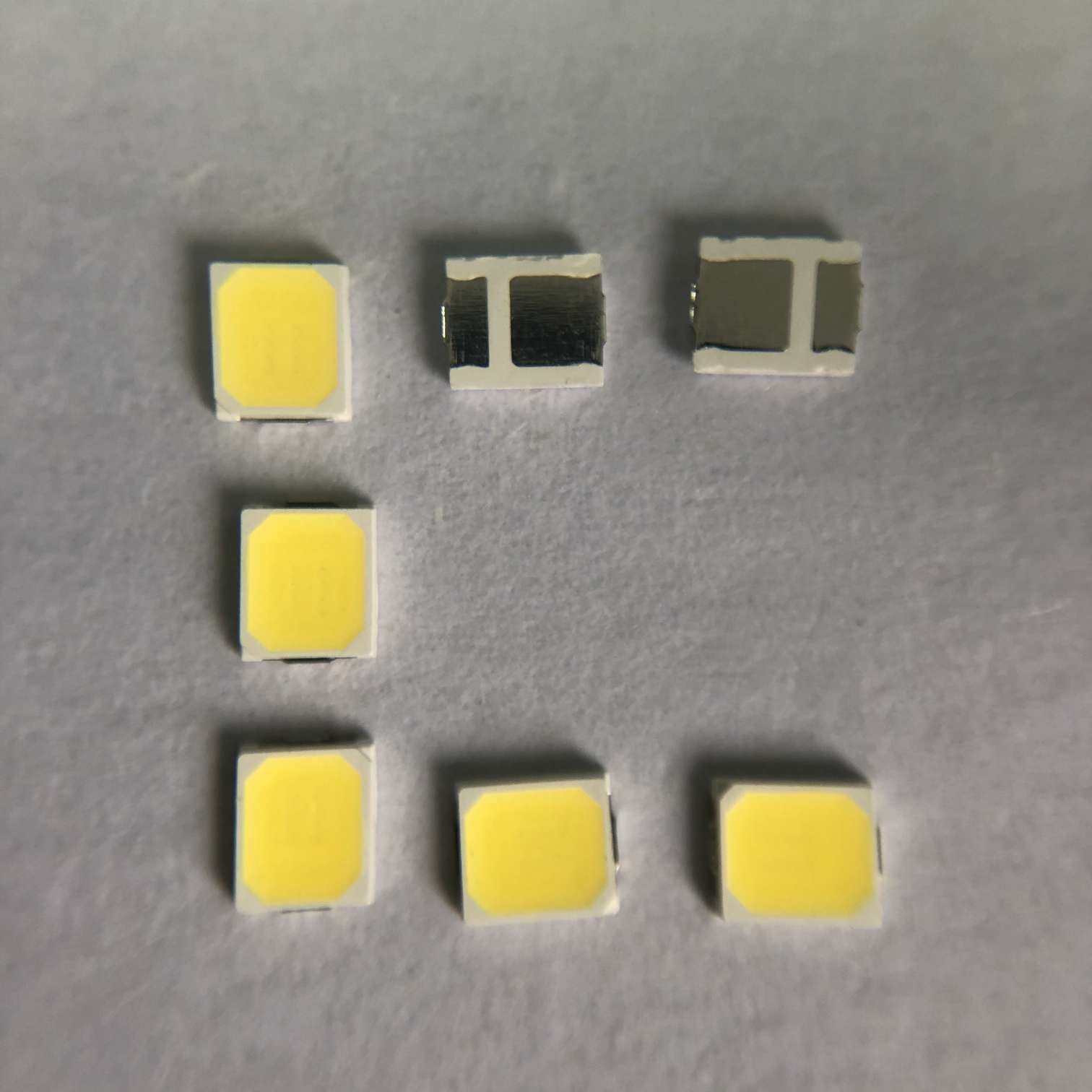

目のライトを保護するために導かれる 3V 2835 4800-5200K チップ明るい
アプリケーション紹介:
通常、LED の順方向電圧は1.8～3.3ボルト.LEDの色によって異なります。通常、赤色 LED は約 1.7 ～ 2.0 ボルト低下しますが、電圧降下と光周波数の両方がバンド ギャップとともに増加するため、青色 LED は約 3 ～ 3.3 ボルト低下する可能性があります。
クイック詳細:
| 入力電圧 (V): | 3V |
| 保証 (年): | 2年 |
| タイプ： | SMD Led チップ 2835 |
| 照明ソリューション サービス: | 照明および回路設計 |
| 発光効率 (lm/w): | 60～65lm |
| 寿命 (時間): | 50000 |
| 作業時間 (時間): | 20000 |
| チップ素材: | インガン |
| 発光色: | 赤 |
| 力： | 0.5W |
| 視野角(°): | 120度 |
| 演色評価数(Ra): | 80 |
| 色温度: | 620-625NM |
| 原産地： | 蘇州、江蘇 |
| 応用： | 家電製品と信号機 |
| パッケージ型式： | 表面実装パッケージ |
| 順電流: | 150MA |
| サイズ： | 2.8×3.5×0.65mm |
| 梱包： | 4000個/ロール |
製品仕様書:
パッケージ構造:
絶対最大定格:
| アイテム | シンボル | 絶対最大定格 | 単位 |
| 順電流 | もしも | 150 | mA |
| 逆電圧 | VR | 5 | Ⅴ |
| パルス順電流 | IFP* | 180 | mA |
| 消費電力 | PD | 0.5 | W |
| 動作温度 | 上 | -40~85 | ℃ |
| 保管温度 | TST | -40~85 | ℃ |
| 静電放電 | ESD | 2000年(HBM) | Ⅴ |
| 接合部温度 | Tj | 120 | ℃ |
| LED熱抵抗 | Rth sj | 33 | ℃/W |
典型的えエレクトロ〇光学特性曲線:
LED信頼性試験一覧:
| テスト項目 | 試験条件 | 標準 | 数量(個) | エーカー |
| 寿命試験 | 25℃、1000時間@150mA | / | 20 | 0/1 |
| 高温 | 85℃、1000時間@150mA | / | 20 | 0/1 |
| 低温 | -40℃、1000時間@150mA | / | 20 | 0/1 |
| 高湿熱 |
85℃、85%RH、 1000時間@150mA |
/ | 20 | 0/1 |
| 低温保管 | -40℃、1000時間 |
JEITA ED-4701 200 202 |
20 | 0/1 |
| 高温保管 | 100℃、1000時間 |
JEITA ED-4701 200 201 |
20 | 0/1 |
| 温度サイクル | (-40'C 30分 --25'C(5分)--100'C(30分)、温度変化率:3+/-0.6'C/分) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| 熱衝撃 | -40'C(15分) --100'C(15分)、変更時間<5分、300C | MIL-STD-202G | 20 | 0/1 |
|
パルス寿命試験
|
Tp=1ms,DC=0.1,D=Tp/T @ 3×150mA | / | 20 | 0/1 |
| ESD試験(HBM) | 2000V、200V/Step、正逆両試験3回 |
AEC (Q101-001) |
20 | 0/1 |
| はんだ付け抵抗 |
260±5℃、10秒、3回 前処理 30℃、70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| リフロー IV ディケイ |
260±5℃、10秒、1回 前処理 30℃、70%RH、168Hrs |
/ | 20 | 0/1 |
| 判断基準 | ||||
| 順方向電圧 Vふ | Ⅴふ最大増加 < 1.1x | |||
| 逆電流 IR | IR Max-Increase < IRmax | |||
| 光度ⅠⅤ | IV 崩壊 < 40% | |||
|
※はんだ付け能力試験基準：被覆率95％以上 注: 測定は、テストされたサンプルが通常の周囲条件に戻された後に行われます (通常は 2 時間後)。 |
||||
製品の特徴:
高品質のチップとフレーム、帯電防止の優れた安定性を採用 超低減衰
高輝度、低減衰、高演色
最小 70、80、90 95 CRI オプション
強力な溶接と安定性の良いアンデッドライト
前面に製品シリーズと会社ロゴ
CE ROHS LM80 認証
