| 起源の場所: | 蘇州 |
|---|---|
| ブランド名: | PHOENIX |
| 証明: | LM80 CE ROHS |
| モデル番号: | 2835 |
| 最小注文数量: | 16000PCS |
| 価格: | 交渉可能 |
| パッケージの詳細: | 4000PCS /ROLL |
| 受渡し時間: | 7-10日 |
| 支払条件: | ウェスタン・ユニオン、MoneyGram、T/T |
| 供給の能力: | 1ヶ月あたりの400KK |
| 名前: | SMD LED 2835 白色 | CCT: | 3000K 4000K 6500K |
|---|---|---|---|
| 力: | 0.2W | 光束(lm): | 26～28ルーメン |
| 演色評価数(Ra): | 80 | 入力電圧(V): | 3V |
| 労働時間（時間）: | 20000 | 保証(年): | 2年 |
| 使用温度(℃): | -40-85 | ランプ発光効率(lm/w): | 140 |
| ハイライト: | ホワイト 2835 SMD LED チップ,ホワイト PCT SMD LED チップ,0.2W 2835 SMD LED チップ |
||

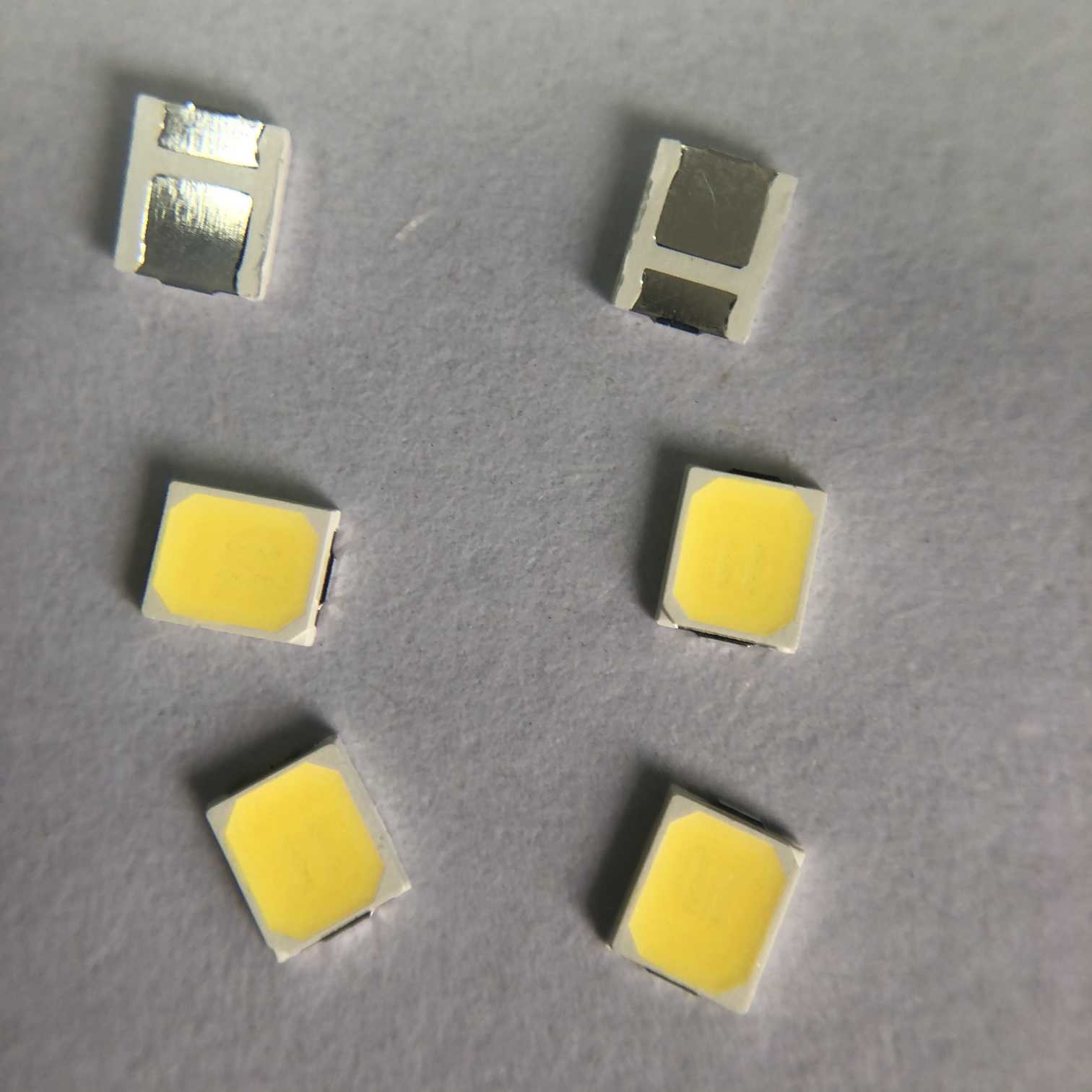

LM80 3V 0.2W 2835 26-28LM ライト用白色 PCT SMD LED チップ
SMD手段表面実装ダイオード.これは、第 1 世代の DIP LED よりも優れた技術です。SMDタイプのLEDは、アルミ基板に実装され、エポキシ樹脂に包まれています。
パワー LED 電球または一体型 LED ダウンライトには、通常、3 つまたは 4 つの高出力 LED チップが含まれており、これらが組み合わさって、通常 25 度または 40 度のビーム角度の集束ビームを生成します。SMD LED 電球は、通常 1 電球あたり約 20 個の非常に小さな LED チップのクラスターで構成されています。
2. パッケージ構造
単位：mm 公差：±0.1mm
3. 製品仕様
| アイテム | 仕様 | 素材 | 量 |
| チップ | InGaN | InGaN | 1イン1 |
| リフレクター( | 白 | PPA | |
| フレーム | C2680 | 銀メッキ銅 | |
| 金線 | 0.9ミル | 合金 | |
| 蛍光体 | 黄色 | YAG | |
| 封止剤 | ミルキーホワイトアイテ | 樹脂 | |
| キャリアテープ | EIA 481-1A 仕様に準拠 | 導電性黒色テープ | 1リールあたり4000個 |
| リール | EIA 481-1A 仕様に準拠 | 導電性黒 | |
| ラベル | 代表者標準 | 紙 | |
| 梱包袋 | 220×240mm | アルミラミネート袋・ファスナーなし | 1リール1袋 |
| カートン | 代表者標準 | 紙 | 指定なし |
4. 代表的な電気光学特性曲線
5.LED信頼性試験一覧
|
テスト項目
|
試験条件
|
標準
|
数量(個)
|
|
寿命試験
|
25℃、1000時間@60mA | / | 20 |
|
高温
|
85℃、1000時間＠60mA | / | 20 |
|
低温
|
-40℃、1000時間@60mA | / | 20 |
|
高湿熱
|
85℃、85%RH、 1000時間@60mA |
/ | 20 |
|
低温保管
|
-40℃、1000時間 |
JEITA ED-4701 200 202 |
20 |
|
高温保管
|
100℃、1000時間 |
JEITA ED-4701 200 201 |
20 |
|
温度サイクル
|
(-40'C 30分 --25'C(5分)--100'C(30分)、温度変化率:3+/-0.6'C/分) |
JEITA ED-4701 100 105 |
20 |
|
熱衝撃
|
-40'C(15分) --100'C(15分)、変更時間<5分、300C | MIL-STD-202G | 20 |
|
パルス寿命試験
|
Tp=1ms,DC=0.1,D=Tp/T @ 3×60mA,1000時間 | / | 20 |
|
ESD試験(HBM)
|
2000V、200V/Step、正逆両試験3回 |
AEC (Q101-001) |
20 |
|
耐はんだ付け性 |
260±5℃、10秒、3回 前処理 30℃、70%RH |
JEITA ED-4701 300 302 |
20 |
|
リフロー IV ディケイ
|
260±5℃、10秒、1回 前処理 30℃、70%RH、168Hrs |
/ | 20 |
