| 起源の場所: | 蘇州 |
|---|---|
| ブランド名: | PHOENIX |
| 証明: | CE LM80 ROHS |
| モデル番号: | 3030 |
| 最小注文数量: | 4000pcs |
| 価格: | negotiable |
| パッケージの詳細: | 4000PCS /ロール |
| 受渡し時間: | 7-10日 |
| 支払条件: | ウエスタンユニオン、マネーグラム、T/T |
| 供給の能力: | 月額800KK |
| 名前: | SMD LED 3030 白色 | 入力電圧(V): | 36V |
|---|---|---|---|
| 演色評価数(Ra): | 80 | 光束(lm): | 170～180lm |
| 力: | 1W | CCT: | 2700K 3000K 6000K |
| 保証(年): | 2年 | 労働時間（時間）: | 20000 |
| 使用温度(℃): | -40-85 | 応用: | パネルライト |
| ハイライト: | Smd 3030 Led チップ 180lm、PCT Smd 3030 Led チップ、ハイパワー Smd 3030 Led チップ,PCT Smd 3030 Led Chip,High Power Smd 3030 Led Chip |
||

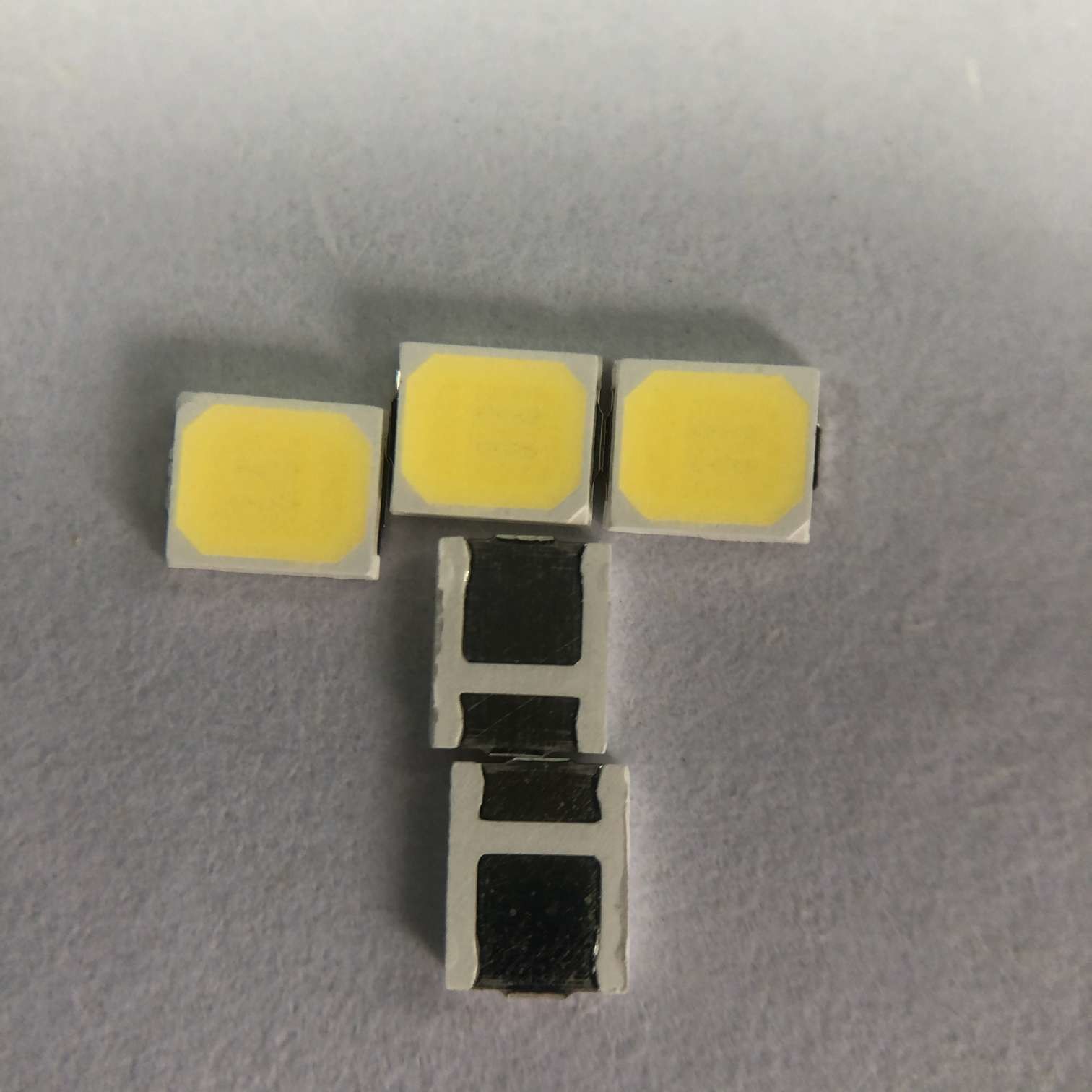

高い発電 PCT Smd 3030 は照明灯のための破片 36v 30ma 180lm を導きました
アプリケーション紹介:
同じ LED 電球は 25,000 時間持続できますが、60 ワットの白熱電球は約 1,200 時間しか点灯しない可能性があります。つまり、LED 電球 1 個で、60 ワットの白熱電球を 21 個連続して点灯させることができます。
壁洗浄ランプに使用される高ルーメン 36V 30MA 180lm 3030 PPT SMD LED チップ
クイック詳細:
| 入力電圧 (V): | 36V |
| 保証 (年): | 2年 |
| タイプ： | SMD Led チップ 3030 |
| 照明ソリューション サービス: | 照明および回路設計 |
| 発光効率 (lm/w): | 180lm |
| 寿命 (時間): | 50000 |
| 作業時間 (時間): | 20000 |
| チップ素材: | インガン |
| 発光色: | ウォームホワイト/ナチュラルホワイト/クールホワイト |
| 力： | 1W |
| 視野角(°): | 120度 |
| 演色評価数(Ra): | 80 |
| 色温度: | 2700～6500K |
| 原産地： | 蘇州、江蘇 |
| 応用： | ジムライト |
| パッケージ型式： | 表面実装パッケージ |
| 順電流: | 30MA |
| サイズ： | 3.0×3.0×0.7mm |
| 梱包： | 4000個/ロール |
製品仕様書：
パッケージ構造:
絶対最大定格:
| アイテム | シンボル | 絶対最大定格 | 単位 |
| 順電流 | もしも | 30 | mA |
| 逆電圧 | VR | 5 | Ⅴ |
| パルス順電流 | IFP* | 30 | mA |
| 消費電力 | PD | 0.5 | W |
| 動作温度 | 上 | -40~85 | ℃ |
| 保管温度 | TST | -40~85 | ℃ |
| 静電放電 | ESD | 2000年(HBM) | Ⅴ |
| 接合部温度 | Tj | 120 | ℃ |
| LED熱抵抗 | Rth sj | 33 | ℃/W |
LED 信頼性テスト リスト:
| テスト項目 | 試験条件 | 標準 | 数量(個) | エーカー |
| 寿命試験 | 25℃、1000時間@30mA | / | 20 | 0/1 |
| 高温 | 85℃、1000時間@30mA | / | 20 | 0/1 |
| 低温 | -40℃、1000時間@30mA | / | 20 | 0/1 |
| 高湿熱 |
85℃、85%RH、 1000時間@30mA |
/ | 20 | 0/1 |
| 低温保管 | -40℃、1000時間 |
JEITA ED-4701 200 202 |
20 | 0/1 |
| 高温保管 | 100℃、1000時間 |
JEITA ED-4701 200 201 |
20 | 0/1 |
| 温度サイクル | (-40'C 30分 --25'C(5分)--100'C(30分)、温度変化率:3+/-0.6'C/分) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| 熱衝撃 | -40'C(15分) --100'C(15分)、変更時間<5分、300C | MIL-STD-202G | 20 | 0/1 |
|
パルス寿命試験
|
Tp=1ms,DC=0.1,D=Tp/T @ 3×30mA | / | 20 | 0/1 |
| ESD試験(HBM) | 2000V、200V/Step、正逆両試験3回 |
AEC (Q101-001) |
20 | 0/1 |
| はんだ付け抵抗 |
260±5℃、10秒、3回 前処理 30℃、70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| リフロー IV ディケイ |
260±5℃、10秒、1回 前処理 30℃、70%RH、168Hrs |
/ | 20 | 0/1 |
| 判断基準 | ||||
| 順方向電圧 Vふ | Ⅴふ最大増加 < 1.1x | |||
| 逆電流 IR | IR Max-Increase < IRmax | |||
| 光度ⅠⅤ | IV 崩壊 < 40% | |||
|
※はんだ付け能力試験基準：被覆率95％以上 注: 測定は、テストされたサンプルが通常の周囲条件に戻された後に行われます (通常は 2 時間後)。 |
||||
製品プロセス:
